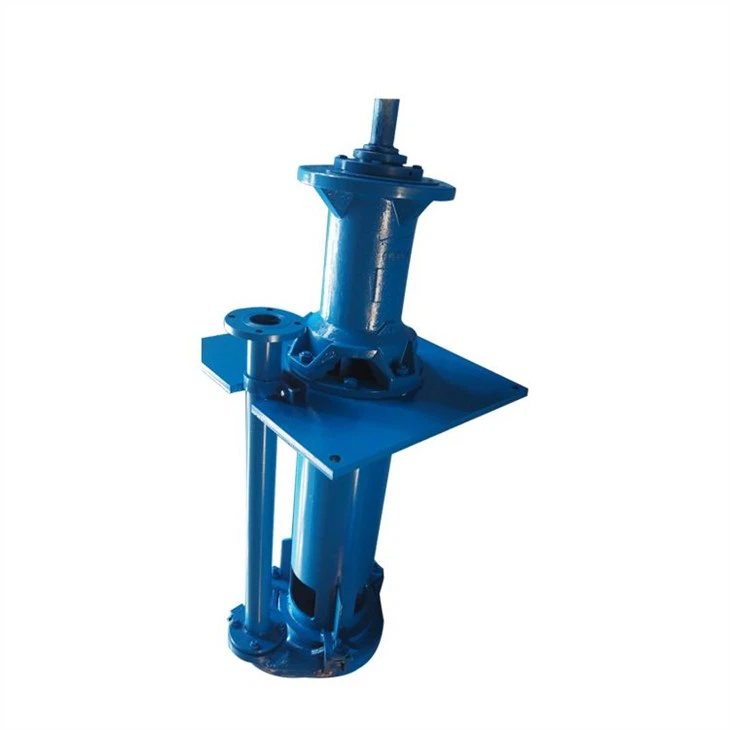

Centrbēdzes vertikālais vircas sūknis

Ievads

ZJL centrbēdzes vertikālais vircas sūknis ir vienpakāpes{0}}vienpakāpes sūkšanas konsoles struktūra. Sūkņa hidrauliskās sastāvdaļas ir savienotas ar gultņa sēdekli, atbalsta sēdekli un savienojošo cauruli. Šķidrums tiek izvadīts no šķidruma izplūdes caurules komponentiem. Sūkņa lāpstiņritenis ir daļēji atvērts lāpstiņritenis, un maisīšanas lāpstiņa ir iestatīta pie lāpstiņas ieplūdes pagarinājuma. Sūkņa galvenā iezīme ir tāda, ka sūkņa vārpstai zemūdens daļā ir pietiekama stingrība, un starp lāpstiņriteni un sūkņa apvalku nav gultņa. Bez vārpstas blīvējuma var transportēt barotni, kas satur lielu nekustīgo daļiņu koncentrāciju. Šķidrumā ievietotā sūkņa garums ir no 800 līdz 2000 mm. Ja nepieciešams, to var aprīkot ar iesūkšanas cauruli. Vārpstas blīve izmanto lielāku sūkni, lai to ievietotu šķidrumā, lai darbotos bez vārpstas blīvējuma. Transmisija ir uzstādīta uz motora balsta un balsta sēdekļa ar vertikālu motoru un savienota ar sūkni ar savienojumu. Sūknis ir savienots ar motoru caur elastīgu savienojumu. No galvenā dzinēja virziena sūknis griežas pulksteņrādītāja virzienā.

Struktūra

Materiāls

FeCr30, Cr26, Cr20, Cr12, A49, A532, divfāžu tērauds 2205, gumijas starplika

Blīvējuma veids

Iepakojuma blīvējums vai mehāniskais blīvējums

Smērvielu eļļošana

Savienojuma režīms

Sakabe vai siksna

Centrbēdzes vertikālā vircas sūkņa galvenās īpašības/priekšrocības

● Bearing assembly – a large diameter shaft with short overhang minimizes deflection and contributes to long bearing life. Only four through bolts are required to hold the cartridge type housing in the frame.

● Liners-easily replaceable liners are bolted, not glued, to the casing for positive attachment and ease of maintenance. Hard metal liners are completely interchangeable with pressure moulded elastomer.

● Elastomer seal rings back all liner joints.

● Casing–Casing halves of cast or ductile iron with external reinforcing ribs provide high operating pressure capabilities and an extra measure of safety.

● Impeller–front and rear shrouds have pump out vanes that reduce recirculation and seal contamination. Hard metal and moulded elastomer impellers are completely interchangeable.

● Cast in impeller threads require no inserts or nuts. High efficiency and high head designs are also available.

● Throatbush–wear is reduced and maintenance simplified by the use of tapered mating faces to allow positive accurate alignment during assembly and simple removal.

● One-piece frame – a very robust one-piece frame cradles the cartridge type bearing and shaft assembly.

● An external impeller adjustment mechanism is provided below the bearing housing for easy adjustment of impeller clearance
