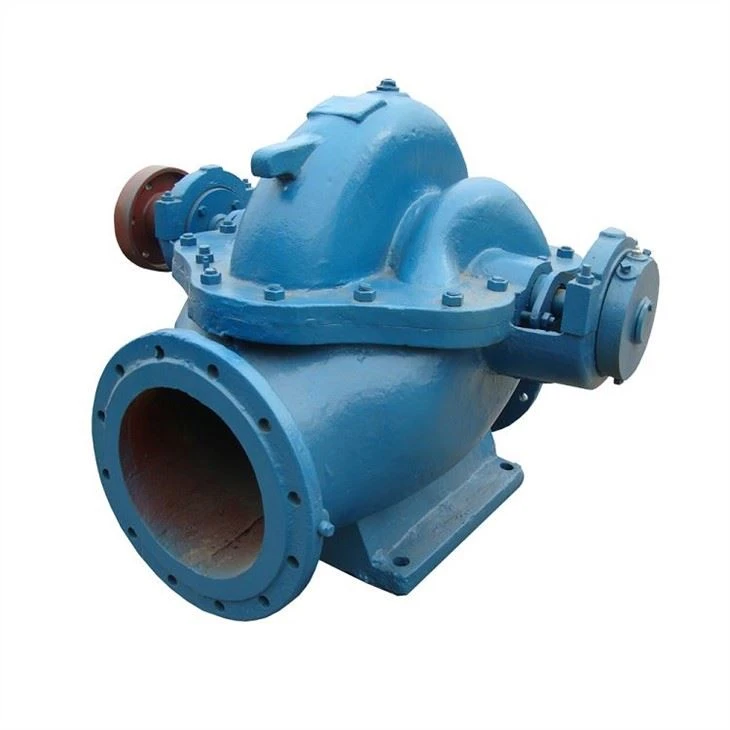

Horizontālais cirkulācijas sūknis ar sadalītu korpusu

Ievads

TDSF tipa horizontālā dalītā korpusa cirkulācijas sūknis ir piemērots industriālajiem un pilsētas ūdensapgādes un drenāžas sūkņiem. To var izmantot kā drenāžas vai ūdens apgādes sūkni rūpnīcām, pilsētām, spēkstacijām un ūdens taupīšanas projektiem, kā arī var izmantot lauksaimniecības zemes apūdeņošanai. Tam ir vienkāršas struktūras un izcilas veiktspējas īpašības. To izmanto, lai transportētu tīru ūdeni bez cietām daļiņām vai citiem šķidrumiem, kuru fizikālās un ķīmiskās īpašības ir līdzīgas ūdenim. Transportētās vides temperatūra ir 0 ℃ ~ 80 ℃, un pieļaujamais ieplūdes spiediens ir 0,6 MPa.

Piezīme: ● Tīra ūdens materiālam ○ Īpašiem materiāliem

Spalvas

Sūkņa korpusa ieplūdes un izplūdes atloki atrodas apakšējā sūkņa korpusā, lai rotoru varētu izņemt, neizjaucot sistēmas cauruļvadu, kas ir ērti apkopei. Daži sūkņu korpusi izmanto dubultās plūsmas kanālu dizainu, lai samazinātu radiālo spēku un pagarinātu mehāniskā blīvējuma un gultņa kalpošanas laiku. Sadalītā sūkņa lāpstiņriteņa hidrauliskajā dizainā ir izmantota vismodernākā CFD tehnoloģija, tāpēc tiek uzlabota s sūkņa hidrauliskā efektivitāte. Veiciet lāpstiņriteņa darbības līdzsvaru, lai nodrošinātu vienmērīgu s sūkņa darbību. Vārpstas diametrs ir biezāks un gultņu atstatums ir mazāks, kas samazina vārpstas novirzi un pagarina mehāniskā blīvējuma un gultņa kalpošanas laiku. Vārpstas uzmavu var izgatavot no dažādiem materiāliem, lai novērstu vārpstas koroziju un nodilumu. Vārpstas uzmavu var nomainīt. Nodiluma gredzens Nomaināmais nodiluma gredzens tiek izmantots starp sūkņa korpusu un lāpstiņriteni, lai novērstu sadalītā sūkņa korpusa un lāpstiņriteņa nodilumu. Tam ir ērtas nomaiņas priekšrocības un zemas uzturēšanas izmaksas. Tajā pašā laikā tas nodrošina darbības klīrensu un augstu darba efektivitāti. Var izmantot iepakojumu vai mehānisko blīvējumu, un blīvēšanas ierīci var nomainīt, nenoņemot sūkņa vāku. Unikālā gultņa korpusa konstrukcija ļauj gultni ieeļļot ar smērvielu vai plānu eļļu. Gultņa projektētais kalpošanas laiks ir vairāk nekā 100 000 stundas. Var izmantot arī divrindu vilces gultni un slēgto gultni.

TDSF horizontālā dalītā korpusa cirkulācijas sūkņa iesūkšanas un izplūdes atvere atrodas zem sūkņa ass un ir perpendikulāra asij horizontālā virzienā. Apkopes laikā visas detaļas var noņemt, atverot sūkņa vāku, neizjaucot motoru un cauruļvadu.
