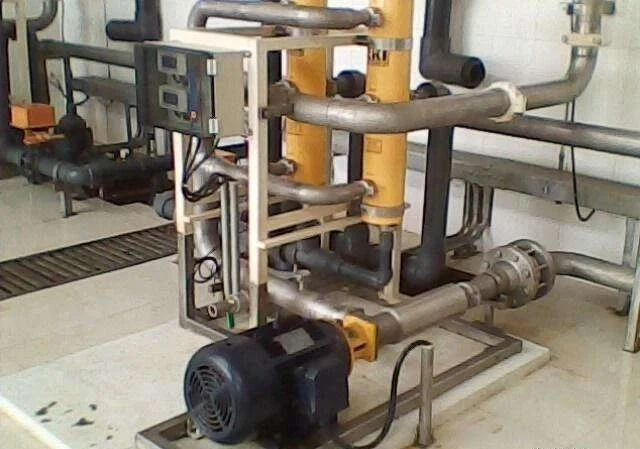

Prasības sūkņa cauruļvadiem, kā būt precīzam, lūdzu, skatiet šeit!

Lai cauruļvadu un vārstu svars un cauruļvadu termiskā sprieguma radītie spēki un momenti nepārsniegtu maksimāli pieļaujamās ārējās slodzes pie sūkņa ieplūdes un izplūdes, sūkņa iesūkšanas un izplūdes cauruļvados jāuzstāda cauruļu statīvi. .

Maksimāli pieļaujamā sūkņa sprauslas slodze jānodrošina sūkņa ražotājam. Sūkņiem ar vertikālu ieplūdi vai vertikālu izplūdi, lai samazinātu spēku uz sūkņa sprauslu, virs sprauslas ir jāuzstāda cauruļu statīvs un tā plakanā pozīcija. jāatrodas pēc iespējas tuvāk sprauslai. Cauruļu galerijas garenisko siju var izmantot, lai atbalstītu cauruļvadu, tāpēc sūknis bieži tiek novietots zem cauruļu galerijas.

Lai uzlabotu sūkņa iesūkšanas veiktspēju, sūkņa iesūkšanas cauruļvads ir pēc iespējas jāsaīsina, ar pēc iespējas mazāk izliekumiem (vislabāk ir izmantot lielu izliekuma rādiusu elkonim), lai samazinātu cauruļvada pretestības zudumu.

Lai novērstu sūkņa kavitāciju, sūkņa iesūkšanas cauruļvadam pēc iespējas jāizvairās no maisa formas daļas, kurā uzkrājas gāze. Ja no tā nevar izvairīties, pie maisa formas daļas jāuzstāda izplūdes vārsts DN15 vai DN20.

Ja sūkņa iesūkšanas caurule atrodas vertikālā virzienā, ja uz sūkšanas caurules ir konfigurēts reduktors, ir jākonfigurē ekscentrisks reduktors, lai izvairītos no gaisa kabatu veidošanās. Pavadot šķidrumus, kuru blīvums ir mazāks par 650 kg/m³, piemēram, sašķidrinātu naftas gāzi un šķidru amonjaku, sūkņa iesūkšanas caurulei jābūt slīpumam 1/10 ~ 1/100 pret sūkni, lai gāze, kas rodas iztvaikošanas rezultātā. atgriežas iesūkšanas tvertnē, lai izvairītos no sūkņa kavitācijas.

Viena iesūkšanas sūkņa ieplūdes atverē vislabāk ir konfigurēt taisnu cauruli, kuras diametrs ir apmēram 3 reizes lielāks par ieplūdes diametru.

Divvirzienu sūkšanas sūkņiem, lai izvairītos no divvirzienu sūkšanas horizontālo centrbēdzes sūkņu kavitācijas, dubultās iesūkšanas caurules ir jāizkārto simetriski, lai nodrošinātu vienmērīgu plūsmas sadalījumu abās pusēs. Vertikālās caurules ir tieši savienotas caur līkumiem, bet sūkņa asij jābūt perpendikulārai plaknei, kurā atrodas elkonis. Šajā laikā ieplūdes cauruļvadam ir jābūt pēc iespējas īsākam, un elkonis ir savienots ar reduktoru un pēc tam ar ieplūdes atloku. Citos apstākļos pirms sūkņa ieplūdes atveres jābūt taisnai caurules daļai, kas nav mazāka par 3 reizēm par caurules diametru.

Iztukšojiet slēgvārstu un pretvārstu sūkņa izplūdes atverē ar iztukšošanas vārstu. Ja caurules diametrs ir lielāks par DN50, drenāžas vārstu var atvērt arī uz pretvārsta vārsta vāka, lai uzstādītu drenāžas vārstu. Tās pašas specifikācijas sūkņu ieplūdes un izplūdes vārstiem pēc iespējas jāizmanto vienāds pacēlums.

Nemetāla sūkņu ieplūdes un izplūdes cauruļvadu vārstu svars nedrīkst tikt nospiests uz sūkņa korpusu. Ir jāiestata cauruļu statīvs, lai novērstu sūkņa korpusa saspiešanu un cauruļvadu pirms un pēc vārsta sagriešanos, kad vārsts tiek atvērts un aizvērts. Tvaika virzuļsūkņa izplūdes caurulei vajadzētu būt mazāk izliekumiem, un vietā, kur var uzkrāties kondensāts, jāuzstāda izplūdes caurule. Ja izplūdes tilpums ir liels, jāuzstāda arī trokšņa slāpētājs. Tvaika ieplūdes caurulei jābūt aprīkotai ar kondensāta izplūdes cauruli pirms tvaika ieplūdes vārsta, lai novērstu ūdens iekļūšanu cilindrā.
Tvaika virzuļsūknim darbības laikā parasti ir liela vibrācija, un ar sūkni savienotajam cauruļvadam jābūt labi nostiprinātam.

Ja attālums starp sūkņa izplūdes centra līniju un koridora kolonnas vidus līniju ir lielāks par 0,6 m, izplūdes cauruļvada pagrieziena pretvārsts jānovieto horizontālā stāvoklī, un tas nav atļauts uzstādīt tīkla vārstu uz vārsta vāka.
Kad cauruļvads ir uzstādīts virs sūkņa un motora, cauruļvadam jābūt pietiekami augstam, lai tas neietekmētu pacelšanas iekārtas pacelšanu. Cauruļvadus, kas transportē korozīvus šķidrumus, nedrīkst novietot virs galvenā dzinēja.

Neto attālumam no cauruļvada apakšas koridora apakšējā daļā līdz grīdai nevajadzētu būt mazākam par 4 m, lai tas atbilstu apkopes prasībām. Kad cauruļvads ir uzstādīts virs sūkņa korpusa, attālumam starp caurules apakšu un zemi jābūt vismaz 2,2 m.
